Présentation du kit de conduits de fumées concentrique sortie dessus 80/125
Ce kit est prévu pour un installation en zone 3 (sortie des fumées en façade).
Ce kit complet de raccordement est conçu uniquement pour les poêles à granulés étanches avec une sortie des fumées concentrique sur le dessus. C'est un moyen simple, sécurisé et économique de raccorder votre poêle pour une installation en zone 3 (sortie horizontale en façade).
Les plus du kit de raccordement Bofill
- Installation simple et rapide en zone 3 (sortie horizontale en façade)
- Sécurité d'installation : les conduits Bofill disposent d'une certification de conformité au DTA (Document Technique d'Application)
- Raccordement esthétique
Composition du kit et installation sur votre poêle à granulés étanche
L’installation de ce kit est un jeu d’enfant. Les tuyaux s'emboîtent facilement les uns dans les autres et vous permettent de raccorder votre poêle en toute simplicité. La réalisation d’un trou dans votre mur est cependant nécessaire pour faire passer votre conduit vers l’extérieur de votre logement. Rassurez-vous, la taille des rosaces de finition intérieure et extérieure est suffisamment grande pour cacher l’ouverture réalisée de manière esthétique.

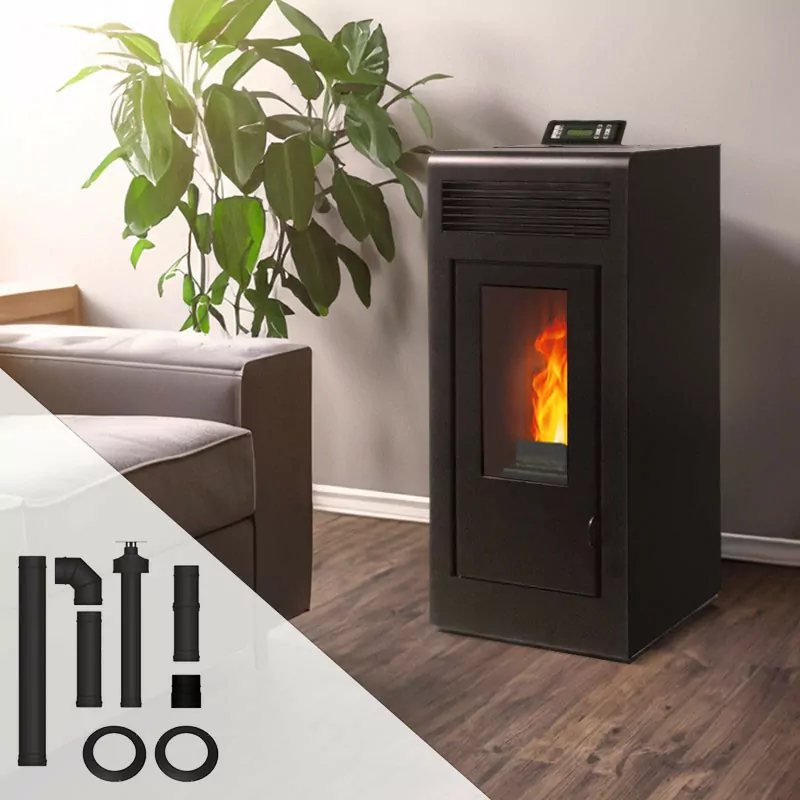

Votre kit se compose des éléments suivants :
- 1 Terminal horizontal long noir
- 2 Rosace 0º
- 1 Coude 90º
- 1 Élément droit 50 cm
- 1 Élément réglable (36,2cm - 53,4cm)
- 1 Adaptateur
Sécurité et conformité de votre installation
Les conduits Bofill bénéficient de la certification DTA (Document Technique d’Application). La qualité des éléments de fumisterie inclus dans notre kit a donc été contrôlée et validée par le CSTB (Centre Scientifique et Technique du Bâtiment). Cet organisme agréé est un acteur majeur dans le domaine de l’évaluation des performances et des caractéristiques techniques des équipements de chauffage au bois.
Seuls les produits capables d’atteindre le niveau d’exigence fixé par les experts du CSTB peuvent bénéficier d’une certification de conformité au DTA.
Règles d'installation à respecter
Les conduits Bofill permettent un raccordement en toute sécurité des poêles à granulés étanches, conformément à la norme NF DTU 24.1. L’assemblage des tuyaux se fait par simple emboîtement. Les conduits Bofill disposent d’une parfaite qualité d'émaillage et sont spécialement conçus pour résister aux très hautes températures.
Ce kit de raccordement ne peut être installé que sur un poêle à granulés de type étanche. Il est de votre responsabilité et important de bien suivre les règles de pose suivant les normes NF DTU 24.1 et 24.2, ainsi que les recommandations du fabricant de votre poêle.
Le positionnement du terminal horizontal inclus dans le kit Bofill doit respecter les prescriptions d’installation en zone 3 :
- L’orifice d’évacuation des fumées doit être situé à 2 m du sol minimum
- Il doit être installé à distance des ouvertures
- Il doit être situé à 6 m de la façade d’une habitation voisine et à 3 m minimum de tout obstacle (haie, mur etc.)
ATTENTION : ce pack est adapté pour un mur d'une épaisseur maximum de 50 cm. Pour une épaisseur plus large, merci de nous contacter.
